Полотно марки ПСХ-Т-450 выпускается в рулонах длиной 20 м., в следующих характеристиках:

 Ширина полотна: 1600 мм., 1000 мм. и 800 мм.

допустимые отклонения от номинального значения, %±2,5

 Номинальная масса на единицу площади: 450 г\м2

 Толщина полотна: 1,3-4,0 мм

 Вес рулона: 14,5 кг.

 Площадь рулона: 32 мм2

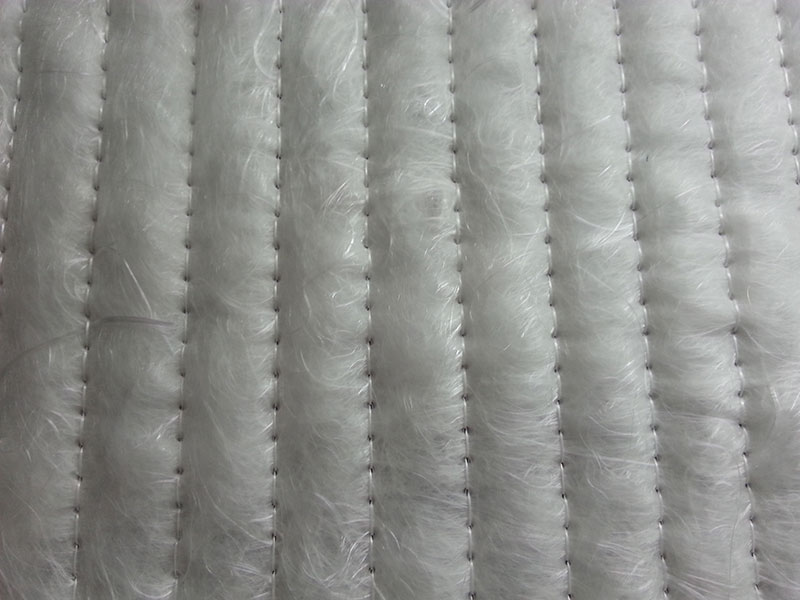

 Прошивное полотно ПСХ-Т-450 относится к материалам с повышенной эффективностью и представляет особый интерес в связи с дешевизной и оптимальными техническими характеристиками. Экологическая безопасность, негорючесть, не токсичность материала обуславливают возможность его применения как в промышленности, так и в гражданском строительстве.

Холстопрошивное полотно марки ПСХ-Т может использоваться в строительстве жилых зданий, садовых домиков, гаражей и других строений и предназначено для тепло- и звукоизоляции стен, потолков, полов, дверей, крыш, межэтажных перекрытий, а также для теплоизоляции трубопроводов с температурой поверхности от -200°С до +550°С и других целей. Изоляция полотном марки ПСХТ 450 позволяет облегчить вес перекрытия, уменьшить толщину стен.

Материал эффективен при изоляции трубопроводов небольших диаметров, а также различных фитинговых соединений. Теплоизоляционный холст укладывают в один или несколько слоев, и закрепляют проволочными кольцами через 0,25-0,50 м. в зависимости от температуры и наружного диаметра изолируемого трубопровода.

Имея такие преимущества, как морозостойкость и устойчивость к экстремальным температурам, наряду с тепло- и звукоизоляционными свойствами, отличают наш стеклохолст высочайшего качества. Стеклохолст обладает малой гигроскопичностью, негорючестью, стойкостью к химическому и биологическому воздействию, а также высокой прочностью при растяжении и сжатии.

Технические характеристики полотна ПСХ-Т-450

Марка, НТДПСХ-Т-450
ПоказателиТУ 6-48-97-93
1. Номинальная ширина, мм 1600, 1000, 800
допустимые отклонения от номинального значения,% ±2,5
2. Номинальная масса на единицу площади, г\м2 450
допустимые отклонения,% ±30
3. Толщина полотна, мм 1,3-4,0
4. Теплопроводность полотна, ВТ/(м.К) (ккал/ч.м.°С) при температуре(25±5)°С, не более 0,050(0,043)

Символы обозначают следующее:

ПСХ — полотно стекловолокнистое холстопрошивное;

Т — теплоизоляционное;

450, — номинальная масса полотна;

1600, — номинальная ширина полотна.

Расчетные толщины теплоизоляционного слоя, мм, из полотна стекловолокнистого холстопрошивного теплоизоляционного типа ПСХ-Т-450 (ТУ 6-48-97-93)

Для теплопроводов при надземной прокладке

Наружный диаметр трубопровода, ммТемпература теплоносителя, °С
115135150170200
А. Температура наружного воздуха - 20°С
38 5 6 8 8 10
57 6 8 10 12 15
89 10 14 15 17 20
108 12 16 20 22 25
133 16 20 25 30 35
159 20 25 30 34 40
219 28 35 40 44 50
273 35 45 50 54 60
325 42 50 55 62 75
377 50 60 65 72 80
426 55 65 70 80 95
Б. Температура наружного воздуха - 25°С
38 6 8 8 8 10
57 8 10 10 12 15
89 12 14 15 18 20
108 15 18 20 22 25
133 20 22 25 30 35
159 22 25 30 34 40
219 30 35 40 44 50
273 36 44 50 55 60
325 45 50 55 65 75
377 50 58 65 74 80
426 60 66 70 86 100
В. Температура наружного воздуха - '32°С
38 6 7 8 8 10
57 8 10 15 15 15
89 12 15 15 18 20
108 16 18 20 22 25
133 20 22 25 30 35
159 24 26 30 34 40
219 35 42 45 46 50
273 42 44 50 56 65
325 50 55 60 64 75
377 58 62 65 75 80
426 64 68 70 88 100
Г. Температура наружного воздуха - 38°С
38 6 8 8 10 10
57 8 10 15 15 15
89 14 15 15 18 20
108 16 18 20 24 25
133 20 22 25 30 35
159 24 26 30 35 40
219 35 44 45 46 50
273 45 54 55 60 65
325 52 58 60 66 75
277 60 65 65 76 80
426 66 70 75 90 100

Примечание. Расчеты выполнены с учетом норм удельных теплопотерь, приведенных в СНиП 2.04.07-86 и СНиП 2.04.14-88.

ДЛЯ ТЕПЛОПРОВОДОВ ПРИ ПРОКЛАДКЕ ВНУТРИ ПОМЕЩЕНИЯ; 1Н=+16°С

Наружный диаметр трубопровода, ммТемпература теплоносителя, °С
115135150170200
38 2 3 4 5 7
57 3 5 6 7 9
89 5 7 8 9 11
108 6 9 10 12 13
133 7 11 12 14 15
159 8 13 15 17 20
219 12 18 20 22 25
